Plano seriado

Por definición un plano seriado es un conjunto de planos dimensional es que, colocados en el orden y distribución adecuada, representan o simulan un objeto tridimensional sólido.

 La forma de cada uno de los planos depende de la posición en que se encuentran respecto al sólido que representa.

 Se puede describir cada plano como la intersección de un plano con el sólido, es decir la silueta de un corte transversal del objeto.

 Dependiendo del número de cortes y de la orientación de estos tendremos un conjunto mayor o menor de planos que definirán el objeto sólido inicial.

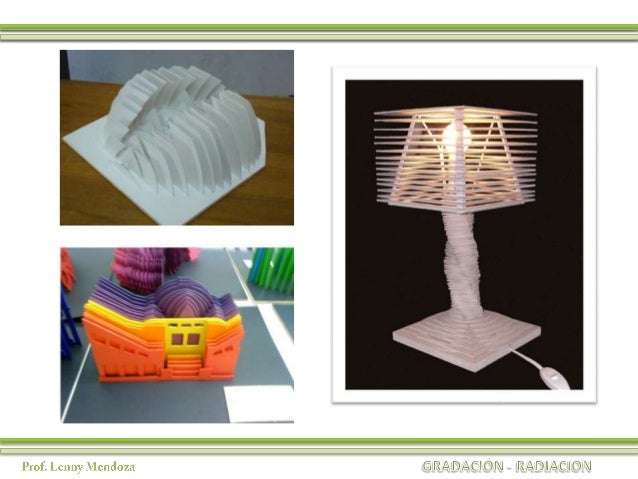

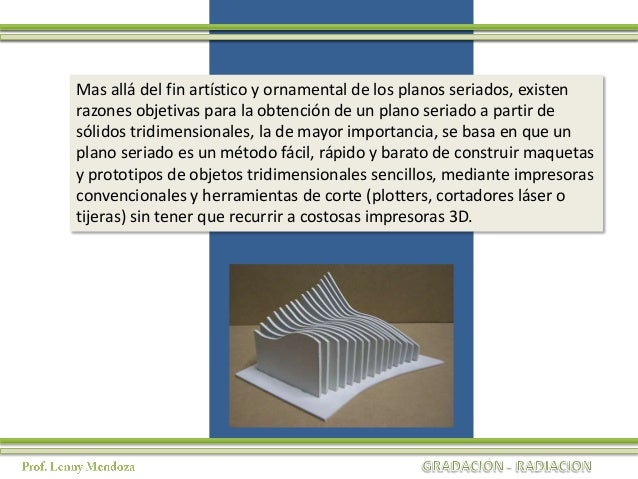

 Mas allá del fin artístico y ornamental de los planos seriados, existen razones objetivas para la obtención de un plano seriado a partir de sólidos tridimensionales, la de mayor importancia, se basa en que un plano seriado es un método fácil, rápido y barato de construir maquetas y prototipos de objetos tridimensionales sencillos, mediante impresoras convencionales y herramientas de corte (peloteros, cortadores láser o tijeras) sin tener que recurrir a costosas impresoras 3D.

 Para construir un volumen podemos pensaren sus secciones transversales, es decir, en como la forma puede ser cortada en “rodajas”, a intervalos regulares, de los que derivan los planos seriados. Fuente: wucius Wong - Fundamentos del Diseño

 Formas de seriar un solido a través de sus planos

1. Repetición de la forma.

2. Repetición y gradación con la figura

3. Repetición de tamaño con gradación

4. Gradación de tamaño y de figura : Wucius wong

- Fundamentos del Diseño

 VARIACIÓN DE LA DISTANCIA ENTRE CADA PLANO Con el propósito de lograr coherencia y uniformidad en la recreación del volumen, los PLANOS deben guardar una distancia o “intervalo” constante entre sí. Fuente: Wucius Wong - Fundamentos del Diseño

 SEPARADORES con módulos de unión de cada plano, se fabrican con el mismo material del plano y se colocan en la parte interna dando al solido otra vista cuando se ve de canto. Fuente: Wucius Wong - Fundamentos del Diseño
