CREACIÓN DE VOLUMEN MEDIANTE PLANOS SERIADOS

 IDEAS FUNDAMENTALESLos planos seriados se utilizan con frecuencia a la hora de diseñar y construir edificios y edificaciones aptas para el uso del hombre.

Tras la utilización de planos seriados se logra esa sensación de equilibro y dinámica en el diseño fase de la estructura que se construye.

Personalmente me gusta utilizarlos en cada uno de mis diseños, ya sea como elemento estructural o como adición decorativa al proyecto.

*Básicamente es una composición a partir de un elemento que se repite para crear una forma tridimensional, que pueda ser vista por todos los lados.

 El elemento que se repite puede variar gradualmente de forma y de tamaño para crear una forma con movimiento y los planos se pueden colocar tanto de forma horizontal, como vertical y transversal

 Algunas imágenes: Diseño tridimensional_ Diseño tridimensional es el diseño que se aplica a objetos físicos o virtuales donde la tercera dimensión representa la profundidad.

Un objeto tridimensional debe funcionar

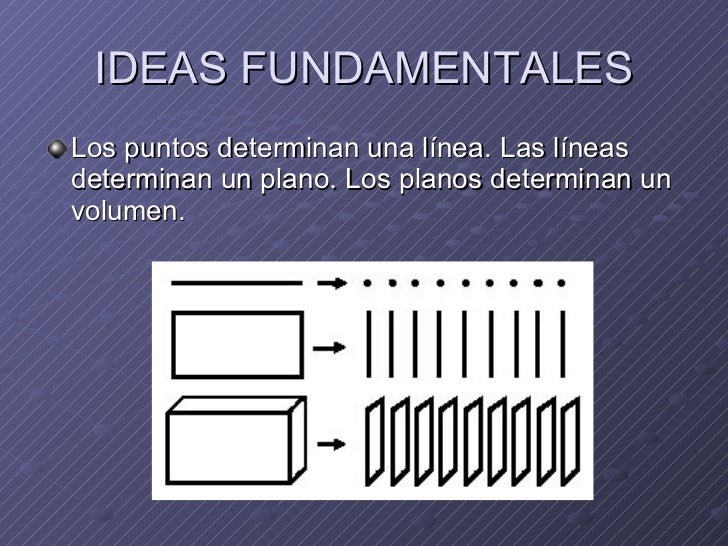

Los puntos determinan una línea. Las líneas determinan un plano. Los planos determinan un volumen.

PLANOS SERIADOS

Para construir un volumen podemos pensar en términos de sus secciones transversales, es decir, en como la forma puede ser cortada en rodajas, a intervalos regulares, de lo que derivan los planos seriados.

Cada plano seriado es un módulo, que puede usarse en repetición o en gradación . La gradación y repetición puede usarse de 3 maneras:

Gradación de tamaño y repetición de la figura

Gradación de figura y repetición de tamaño

Gradación de la figura y el tamaño

  ELEMENTOS A CONSIDERAR EN LA COMPOSICIÓN

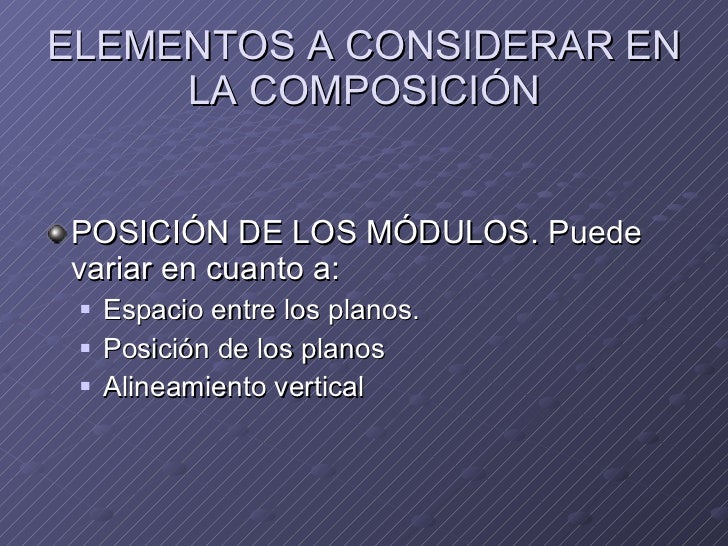

POSICIÓN DE LOS MÓDULOS. Puede variar en cuanto a:

Espacio entre los planos.

Posición de los planos

Alineamiento vertical



VARIACIÓN DE LA DIRECCIÓN. Puede ser variada de tres maneras:

Rotación sobre un eje vertical

Rotación sobre un eje horizontal

Rotación sobre el mismo plano

TÉCNICAS DE CONSTRUCCIÓN

Cualquier material en hojas puede ser utilizado para hacer planos seriados:

Hojas de acrílico: excelentes para efectos de transparencia

Madera contrachapada: Para maquetas a gran escala.

Cartón: fácil manejo, mejor grueso para asegurar su adherencia a la base.

Observaciones en la construcción:

Para el cartón el mejor adhesivo es el fuerte e instantáneo.

Los planos verticales necesitan una base horizontal para su sujeción.

Los planos inclinados necesitan cortes oblicuos en sus bordes.

Pueden utilizarse centros verticales u horizontales para una mayor sujeción.

  EJEMPLOS DE CONSTRUCCIONES

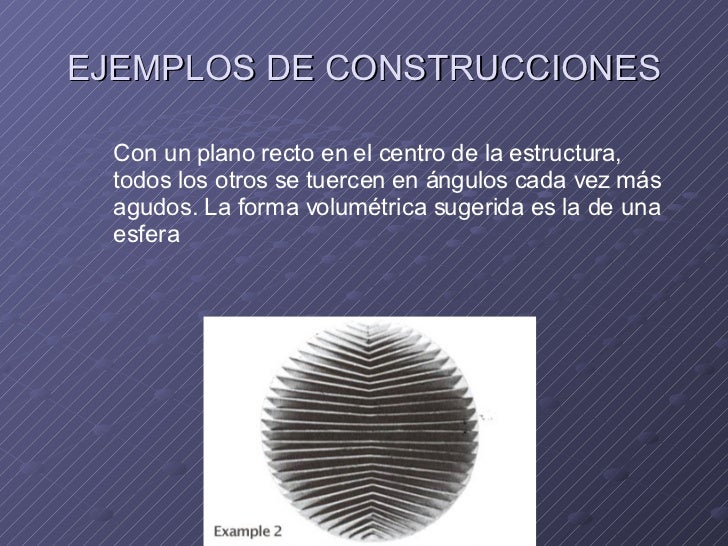

 Con un plano recto en el centro de la estructura, todos los otros se tuercen en ángulos cada vez más agudos. La forma volumétrica sugerida es la de una esfera

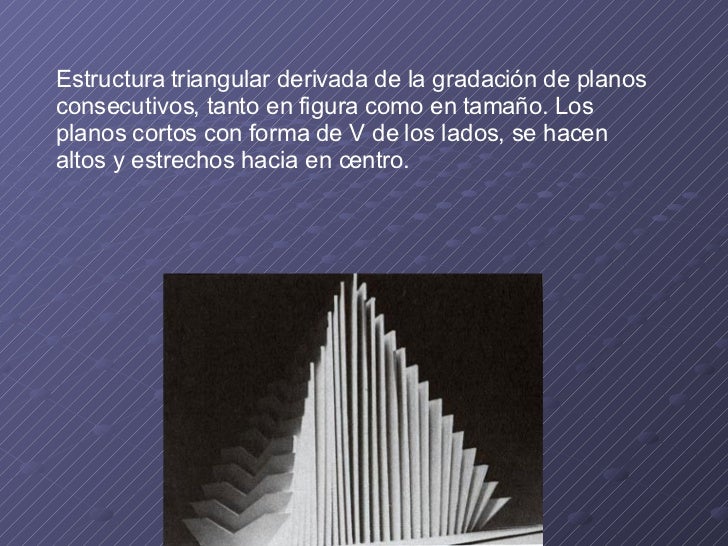

 Estructura triangular derivada de la gradación de planos consecutivos, tanto en figura como en tamaño. Los planos cortos con forma de V de los lados, se hacen altos y estrechos hacia el centro.

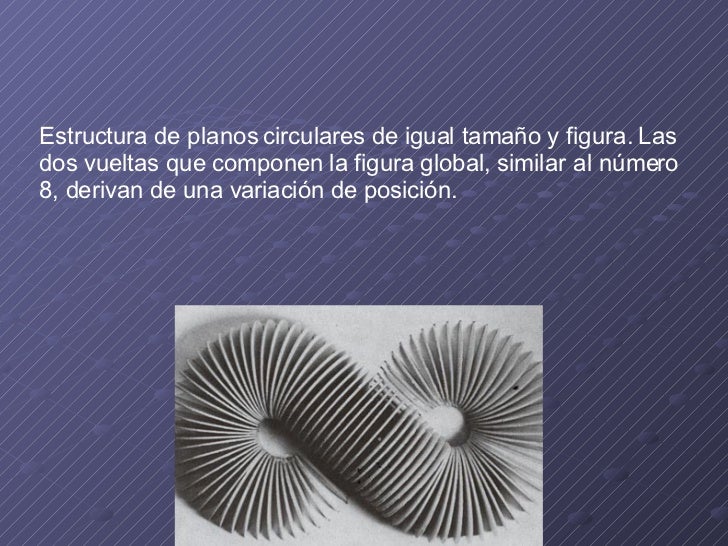

 Estructura de planos circulares de igual tamaño y figura. Las dos vueltas que componen la figura global, similar al número 8, derivan de una variación de posición.

El uso de una gradación de figura es aquí bastante obvio y da una sensación de planos que surgen desde la base o que se hunden en ella.

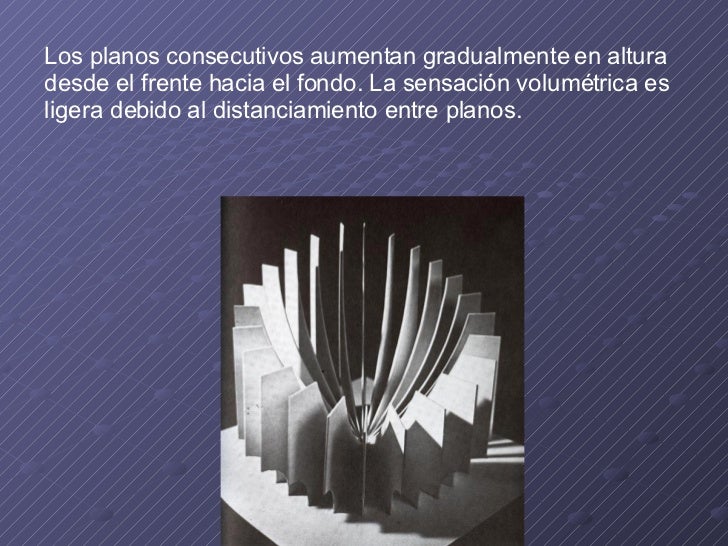

 Los planos consecutivos aumentan gradualmente en altura desde el frente hacia el fondo. La sensación volumétrica es ligera debido al distanciamiento entre planos.

Aquí cada plano ha sido obtenido por la combinación de una figura rectangular positiva y de una figura circular negativa. La primera tiene un ancho constante, pero la segunda se hace cada vez más grande y se desplaza hacia abajo y hacia delante.

Plano seriado

Por definición un plano seriado es un conjunto de planos dimensional es que, colocados en el orden y distribución adecuada, representan o simulan un objeto tridimensional sólido.

 La forma de cada uno de los planos depende de la posición en que se encuentran respecto al sólido que representa.

 Se puede describir cada plano como la intersección de un plano con el sólido, es decir la silueta de un corte transversal del objeto.

 Dependiendo del número de cortes y de la orientación de estos tendremos un conjunto mayor o menor de planos que definirán el objeto sólido inicial.

 Mas allá del fin artístico y ornamental de los planos seriados, existen razones objetivas para la obtención de un plano seriado a partir de sólidos tridimensionales, la de mayor importancia, se basa en que un plano seriado es un método fácil, rápido y barato de construir maquetas y prototipos de objetos tridimensionales sencillos, mediante impresoras convencionales y herramientas de corte (peloteros, cortadores láser o tijeras) sin tener que recurrir a costosas impresoras 3D.

 Para construir un volumen podemos pensaren sus secciones transversales, es decir, en como la forma puede ser cortada en “rodajas”, a intervalos regulares, de los que derivan los planos seriados. Fuente: wucius Wong - Fundamentos del Diseño

 Formas de seriar un solido a través de sus planos

1. Repetición de la forma.

2. Repetición y gradación con la figura

3. Repetición de tamaño con gradación

4. Gradación de tamaño y de figura : Wucius wong

- Fundamentos del Diseño

 VARIACIÓN DE LA DISTANCIA ENTRE CADA PLANO Con el propósito de lograr coherencia y uniformidad en la recreación del volumen, los PLANOS deben guardar una distancia o “intervalo” constante entre sí. Fuente: Wucius Wong - Fundamentos del Diseño

 SEPARADORES con módulos de unión de cada plano, se fabrican con el mismo material del plano y se colocan en la parte interna dando al solido otra vista cuando se ve de canto. Fuente: Wucius Wong - Fundamentos del Diseño

Los planos seriados se utilizan se utiliza ala hora de diseñar y construir edificios y edificaciones aptas para el uso del hombre . Se logran diseñar el equilibrio y dinámica
